86100C Agilent Infinium DCA-J Breitband-Oszilloskop-Mainframe
● Oszilloskop mit einer Bandbreite von über 80 GHz, das die genauesten Wellenformmessungen gewährleistet
● Eye diagram analyzer for both optical and electrical transmitter compliance testing to >40 Gbit/s
● Jitter- und Interferenzanalysator, der den Jitter von Unterkomponenten misst
- Produkteinführung
Übersicht und Funktionen
86100C Digital Communications Analyzer-Modi:
● Oszilloskop mit einer Bandbreite von über 80 GHz, das die genauesten Wellenformmessungen gewährleistet
● Eye diagram analyzer for both optical and electrical transmitter compliance testing to >40 Gbit/s
● Jitter- und Interferenzanalysator, der den Jitter von Unterkomponenten misst
● Zeitbereichsreflektometrie/Transmission (TDR/TDT) für hochpräzise Impedanzanalyse einschließlich S-Parameter
Hauptmerkmale
● Vom Benutzer konfigurierbar: Mainframe mit Steckplätzen für zwei Module (4 optische oder elektrische Kanäle)
● Triggerbandbreite bis > 13 GHz (Option 001)
● Taktwiederherstellung mit einstellbarer Schleifenbandbreite (siehe 83496B)
● Integration mit MATLAB-Software zur Signalfilterung und Messautomatisierung verfügbar
Abwärtskompatibel mit:
● Alle Module der 54750A-Digitalisierungsoszilloskopfamilie mit hoher Bandbreite
● Alle Module der 83480A Digital Communications Analyzer-Familie
● Alle Module des 86100A/B Digital Communications Analyzer
● 5 Gründe für ein Upgrade auf Keysight 86100C DCA-J
Der 86100C Infiniium DCA-J kombiniert extrem hohe Genauigkeit und Wiederholbarkeit mit hervorragender Benutzerfreundlichkeit, um die Charakterisierung von Signalen von 50 MHz bis 80 GHz zu vereinfachen. Digitaldesigner können den Mainframe und die Module zu vier Schlüsselinstrumenten mit branchenführender Signalintegritätsleistung kombinieren, darunter:
●Ein voll funktionsfähiges Oszilloskop mit einer Bandbreite von über 80 GHz, das die genauesten Wellenformmessungen gewährleistet
●Ein digitaler Kommunikationsanalysator mit automatischer Augendiagrammanalyse für Senderkonformitätstests
●Der branchenweit genaueste Jitter- und Interferenzanalysator, der Subkomponenten-Jitterquellen mit einfacher Ein-Knopf-Bedienung misst
● Ein voll funktionsfähiges Zeitbereichsreflektometer (TDR/TDT) für hochpräzise Impedanz- und S-Parameter-Analyse
Erweiterte Jitter-Analyse
● Zerlegung des Jitters in Total Jitter (TJ), Random Jitter (RJ), Deterministic Jitter (DJ), Periodic Jitter (PJ), Data Dependent Jitter (DDJ), Duty Cycle Distortion (DCD) und Jitter, der durch Intersymbolinterferenz verursacht wird ( ISI)
● Jitter-Frequenzspektrum
● Isolierung und Analyse von Sub-Rate Jitter (SRJ), also periodischem Jitter, der eine ganzzahlige Teilrate der Bitrate aufweist
● Jitterspektrum/Phasenrauschen sowohl für Takt- als auch für Datensignale (erfordert 83496B Clock Recovery)
● Zerlegung der Interferenz in Total Interference (TI), Random Noise (RN), Deterministic Interference, Periodic Interference (PI) und Inter-Symbol Interference (ISI)
Erweiterte Amplitudenanalyse

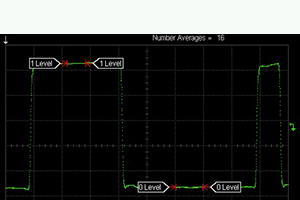

● Tabellarische und grafische Ergebnisse für die Ebenen Eins und Null
● Störfrequenzspektrum
● Q-Faktor (isoliert von deterministischer Interferenz)
● Relative Intensitätsrauschen (RIN 1 Level, RIN OMA)
Erweiterte Wellenformanalyse
● Erfassen Sie lange Wellenformen genau (bis zu 2).23 Bits) mit oder ohne Mittelung
● Samples/Wellenformen sind nur durch die Größe der Festplatte oder des Speichersticks begrenzt
● Oszilloskopmessungen an entzerrten Wellenformen mit dem integrierten Tool „Linear Feedforward Equalization“ (LFE).
● MATLAB®Schnittstelle ermöglicht die sofortige Verarbeitung von Oszilloskopdaten:
Grad Beobachten und charakterisieren Sie die Ausgangswellenformen eines beliebigen LFE, Decision Feedback Equalizer (DFE) oder eines anderen Algorithmus
Abschluss Berechnen und Anzeigen von Güte- oder Strafzahlen mithilfe proprietärer oder veröffentlichter Skripte, wie z. B. „Transmitter Waveform Dispersion Penalty“ (TWDP)
Erweiterte TDR-Analyse (Frequency-Domain S-Parameters)
● Integrierte S-Parameter für differenzielle oder Single-Ended-Charakterisierung
● Ein-Port- oder Zwei-Port-Geräte (single-ended oder differenziell)
● Messen Sie nach aktuellen und neuen Standards
● HDMI-Konnektivitätslösungen
● SATA-Konnektivitätslösungen
86100C Digital Communications Analyzer-Modi:
● Oszilloskop mit einer Bandbreite von über 80 GHz, das die genauesten Wellenformmessungen gewährleistet
● Eye diagram analyzer for both optical and electrical transmitter compliance testing to >40 Gbit/s
● Jitter- und Interferenzanalysator, der den Jitter von Unterkomponenten misst
● Zeitbereichsreflektometrie/Transmission (TDR/TDT) für hochpräzise Impedanzanalyse einschließlich S-Parameter
Hauptmerkmale
● Vom Benutzer konfigurierbar: Mainframe mit Steckplätzen für zwei Module (4 optische oder elektrische Kanäle)
● Triggerbandbreite bis > 13 GHz (Option 001)
● Taktwiederherstellung mit einstellbarer Schleifenbandbreite (siehe 83496B)
● Integration mit MATLAB-Software zur Signalfilterung und Messautomatisierung verfügbar
Abwärtskompatibel mit:
● Alle Module der 54750A-Digitalisierungsoszilloskopfamilie mit hoher Bandbreite
● Alle Module der 83480A Digital Communications Analyzer-Familie
● Alle Module des 86100A/B Digital Communications Analyzer
● 5 Gründe für ein Upgrade auf Keysight 86100C DCA-J
Der 86100C Infiniium DCA-J kombiniert extrem hohe Genauigkeit und Wiederholbarkeit mit hervorragender Benutzerfreundlichkeit, um die Charakterisierung von Signalen von 50 MHz bis 80 GHz zu vereinfachen. Digitaldesigner können den Mainframe und die Module zu vier Schlüsselinstrumenten mit branchenführender Signalintegritätsleistung kombinieren, darunter:
● Ein voll funktionsfähiges Oszilloskop mit einer Bandbreite von über 80 GHz, das die genauesten Wellenformmessungen gewährleistet
● Ein digitaler Kommunikationsanalysator mit automatischer Augendiagrammanalyse für Senderkonformitätstests
● Der genaueste Jitter- und Interferenzanalysator der Branche, der Subkomponenten-Jitterquellen mit einfacher Ein-Knopf-Bedienung misst
● Ein voll funktionsfähiges Zeitbereichsreflektometer (TDR/TDT) für hochpräzise Impedanz- und S-Parameter-Analyse
Erweiterte Jitter-Analyse
● Zerlegung des Jitters in Total Jitter (TJ), Random Jitter (RJ), Deterministic Jitter (DJ), Periodic Jitter (PJ), Data Dependent Jitter (DDJ), Duty Cycle Distortion (DCD) und Jitter, der durch Intersymbolinterferenz verursacht wird ( ISI)
● Jitter-Frequenzspektrum
● Isolierung und Analyse von Sub-Rate Jitter (SRJ), also periodischem Jitter, der eine ganzzahlige Teilrate der Bitrate aufweist
● Jitterspektrum/Phasenrauschen sowohl für Takt- als auch für Datensignale (erfordert 83496B Clock Recovery)
● Zerlegung der Interferenz in Total Interference (TI), Random Noise (RN), Deterministic Interference, Periodic Interference (PI) und Inter-Symbol Interference (ISI)
Erweiterte Amplitudenanalyse
● Tabellarische und grafische Ergebnisse für die Ebenen Eins und Null
● Störfrequenzspektrum
● Q-Faktor (isoliert von deterministischer Interferenz)
● Relative Intensitätsrauschen (RIN 1 Level, RIN OMA)
Erweiterte Wellenformanalyse
● Erfassen Sie lange Wellenformen genau (bis zu 2).23 Bits) mit oder ohne Mittelung
● Samples/Wellenformen sind nur durch die Größe der Festplatte oder des Speichersticks begrenzt
● Oszilloskopmessungen an entzerrten Wellenformen mit dem integrierten Tool „Linear Feedforward Equalization“ (LFE).
● MATLAB®Schnittstelle ermöglicht die sofortige Verarbeitung von Oszilloskopdaten:
Grad Beobachten und charakterisieren Sie die Ausgangswellenformen eines beliebigen LFE, Decision Feedback Equalizer (DFE) oder eines anderen Algorithmus
Abschluss Berechnen und Anzeigen von Güte- oder Strafzahlen mithilfe proprietärer oder veröffentlichter Skripte, wie z. B. „Transmitter Waveform Dispersion Penalty“ (TWDP)
Erweiterte TDR-Analyse (Frequency-Domain S-Parameters)
● Integrierte S-Parameter für differenzielle oder Single-Ended-Charakterisierung
● Ein-Port- oder Zwei-Port-Geräte (single-ended oder differenziell)
● Messen Sie nach aktuellen und neuen Standards
● HDMI-Konnektivitätslösungen
● SATA-Konnektivitätslösungen
